Техническая информация

При выборе электронного табло необходимо учитывать большое количество разнообразных параметров. Приводимые ниже ответы на наиболее типичные вопросы наших заказчиков помогут вам сориентироваться при выборе светодиодного табло.

Что такое светодиод?

Светодиод – элементарный полупроводниковый источник света, содержащий один или несколько испускающих свет кристаллов в одном корпусе с одной, формирующей световой поток, линзой.

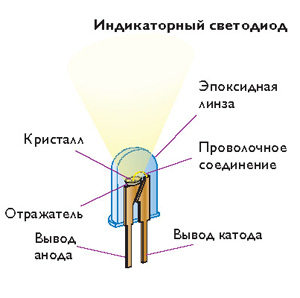

Все осветительные светодиоды имеют одинаковую базовую конструкцию. Они включают в себя полупроводниковый чип (или кристалл), подложку, на которую он устанавливается, контакты для электрического подключения, соединительные проводники для подсоединения контактов к кристаллу, теплоотвод, линзу и корпус. Чем больше кристаллов в корпусе, при прочих равных условиях, тем ярче и насыщеннее получается изображение, но и выше стоимость. Основные параметры светодиодов – яркость (измеряется в Канделах) и угол обзора по половинной мощности излучения. При использовании светодиодов с различной силой света и различным углом обзора получаются модули разного назначения и соответственно разной стоимости.

В чем заключаются преимущества светодиодов по сравнению с традиционными лампами?

Основные преимущества светодиодов:

• Долгий срок службы (до 50000 часов эксплуатации, что при разных условиях применения составляет от 5,5 лет);
•  Энергоэффективность светодиодов;
•  Возможность диммирования (регулирования яркости);
•  Низкие затраты на техобслуживание;
•  Отсутствие стробоскопического эффекта;
•  Напрямую генерируемый цветной свет;
•  Виброустойчивость корпуса светодиода.

 Преимущества для окружающей среды:

•  Экологическая безопасность – отсутствие в составе ртути;
•  Безопасность для здоровья человека – отсутствие инфракрасного и ультрафиолетового излучения.

От чего зависит яркость светодиодного табло?

Для табло наружного размещения используются светоизлучающие источники света яркого типа. Так для нормального наблюдения картинки на табло в ярких лучах летнего солнца необходимы источники света с силой света 1-3 кандела. В помещениях можно использовать источники света значительно менее мощные. Как правило, достаточно 300…400 миликандел. Качество цветопередачи и яркость свечения определяются типом и количеством светодиодов каждого цвета, входящих в состав одного кластера.

Что такое 1 Кандел?
(от лат. candela – свеча), единица силы света СИ, обозначается кд. Кандела – сила света в заданном направлении источника, испускающего монохроматическое излучение частотой 540*1012 Гц, энергетическая сила которого в этом направлении составляет 1/683 Вт/ср.

Вы упоминали кластер – что это?
Кластер – источник света, представляющий собой компактный набор некоторого количества светодиодов, помещенных в т.н. «цветок». Чем большее количество светодиодов, при прочих равных условиях, входит в состав кластера, тем выше его сила света и стоимость.
Существует множество различных вариантов конструктивного исполнения кластеров по количеству используемых светодиодов – от 4 до 16 по силе света и т.д. Если в кластере только красные, или только зеленые, или только синие светодиоды – то такой кластер называется монохромным. Если в кластере только красные и зеленые светодиоды – то такой кластер называется двухцветным RG кластером. Если в кластере и красные, и зеленые и синие светодиоды – то такой кластер называется полноцветным RGB кластером.

В спецификации табло указано его разрешение в «пикселях». Что такое «пиксель»?
Пиксель – это элементарная точка графического растра. Разрешение табло, т.е. способность воспроизводить мелкие детали, измеряется количеством пикселей по вертикали и горизонтали, т.е. по двум координатам: X и Y. Существует стандартный ряд разрешений: 8 и 16 пикселей по высоте и их производные по разрешающей способности в длину. Соответственно, чем выше численное значение разрешения, тем более детальным будет изображение.
При построении табло из кластеров один пиксель равен одному кластеру. Модуль светодиодного табло имеет ограниченную разрешающую способность, и является законченным блоком отображения графической информации и комплектуется автономным источником питания и необходимыми элементами управления. Модуль является базовым «кирпичиком» для построения любого светодиодного табло. Именно поэтому габариты табло могут варьироваться только на дискретную величину габаритов модуля (т.к. светодиодный модуль невозможно «разрезать» пополам).
На заметку: если поставщик табло вам делает коммерческое предложение в «погонных метрах» светодиодов – то в таком случае можно с уверенностью считать, что техническая документация и система менеджмента качества не соответствует стандартам отрасли.

А что такое расстояние видимости и как зависит от него высота символа?
Расстояние наблюдения зависит от высоты символа. Для определения максимального расстояния, на котором информация будет читаема для человека с нормальным зрением, можно пользоваться формулой L(м)<=H(см)*3. Где Н – высота символа в сантиметрах, а L – расстояние наблюдения в метрах. Например, информация на строке с высотой знака 12см будет комфортно читаема на расстоянии до 36 метров
Рассмотрим на примере спортивного табло: конструктивно табло данного типа состоят из двух частей – цифровой и графической. В состав цифровой части входят знакоместа для вывода счета, реального/игрового времени, номера тайма. Графическая часть предоставляет возможность вывода текстовых сообщений от 1 до 6 текстовых строк в различных режимах. Число символов в строке выбирается из тех соображений, чтобы в одной строке можно было поместить названия двух команд (например, 24 символа). Высота символа должна обеспечивать считывание информации с расстояния до 150 метров. При определении высоты символа можно пользоваться формулой Н (м) = L(м) / 300, где Н – высота символа на табло, L – расстояние считывания информации, 300 – средний коэффициент остроты и угла зрения. В нашем случае H=150м/300 = 0,5 м.

Вы упоминали, что производите «статические» бегущие строки. В чем заключаются преимущества такого подхода?
Отличие в принципе формирование изображения на светодиодной бегущей строке. В динамических бегущих строках изображение формируется путем построчного зажигания каждой строки со светодиодами, разбитого во времени, (т.н. мерцания) отсюда появляется такой параметр бегущей строки как частота развертки. Нормальным считается показатель 75Гц, при меньших частотах мерцание заметно, быстро устают глаза. При этом яркость бегущей строки в 3-4 раза визуально меньше потенциально возможной яркости светодиодов. Динамическую развертку обычно используют в небольших строках для офиса и транспорта, а также в строках до 30см в высоту на улице при непрямом попадании солнечных лучей.

Бегущие строки, построенные и работающие в статическом режиме заметно ярче аналоговой с динамической разверткой. Т.к. каждый светодиод управляется не построчно, а отдельно. Такие табло лишены визуальных искажений типа мерцание или наклон символов. При яркости светодиодов в 2 Кд/м2 бегущую строку уже можно спокойно применять на солнце. Такие табло хоть и требуют более мощный источник питания, и повышается плотность монтажа элементов, но при этом качество изображения на выходе неизменно лучше «динамической строки»

Мы всегда готовы предложить вам оптимальное решение для задач передачи и отображения информации возникающих перед вами.
